鐵路北斗信息加密模塊DH8650-II除了集成北斗一代RDSS、北斗二代RNSS，可實現北斗短報文通信、北斗/GPS聯合定位或單北斗、單GPS定位以外，還設計有信道加密單元，實現短報文通信信道的安全。
產品采用工業級的鋁制殼體，結構強度高，工作溫度范圍寬，耐沖擊和振動，適用于環境惡劣的場景使用。
產品主要特性：
1、支持RDSS短報文通信及通信信道加密，
并且不會影響報文長度；
2、一卡一密，加密卡與北斗卡卡號綁定；
3、支持主流商用密碼算法；
4、RDSS發射功率10W；
5、尺寸：58.5mm×54mm×12.3mm。
1、 RDSS技術參數
（1）接收指標
? 接收通道頻率：2491.75±4.08MHz
? 靈敏度：-127.6dBm
? 誤碼率：≤1×10-5
? 通道數：10
（2） 發射指標
? 發射通道頻率：1615.68±4.08MHz
? 輸出功率：≥10W
? 相位誤差：≤3°
? I/Q offset：≥30dBc
（3） 通信/定位指標
? 成功率：≥95%(1)
? 定位精度：20m或100m(2)
注（1）：無明顯干擾情況。
注（2）：有標校站區域定位精度20M，無標校站區域定位精度100M。
（4） 首次定位時間TTFF
? 冷啟動首捕：≤2s
? 失鎖重捕獲：≤1s
2、 RNSS技術參數
（1） 輸入頻點
? RNSS B1+GPS L1
（2） 定位精度
? 2.8m CEP（雙系統水平）
（3） 測速精度
? GPS/雙模：0.1m/s， 1sigma
? 北斗：0.2m/s， 1sigma
（4） 首次定位時間TTFF
? 冷啟動首捕：32s
? 熱啟動首捕：≤1s
? 失鎖重捕獲：≤1s
（5） 靈敏度
? 北斗
? 跟蹤：-160dBm
? 捕獲：-145dBm
? GPS
? 跟蹤：-160dBm
? 捕獲：-147dBm
（6） 數據更新率
? 1Hz
3、串口波特率
（1） RNSS：4800-115200bps（默認9600bps）
（2） RDSS：4800-115200bps（默認115200bps）
1、模塊工作電壓VCC：DC4.5V-5.5V，典型工作電壓：DC5.0V；
2、功放工作電壓VCCPA：DC10.8V-13.2V，典型工作電壓：DC12V
3、待機功耗（RD、RN接收開）：≤1.5W；
4、RDSS發射瞬間功耗（TX端口，10W）：≤30W
1、工作溫度*：-40°C ～ +85°C （SIM卡工作范圍：-20°C ～ +60°C）
2、存儲溫度：-40°C ～ +85°C
3、相對濕度：95%（溫度+25°C）
4、低溫：符合GB/T 2423.1-2008 《電工電子產品環境試驗 第2部分：試驗方法 試驗A：低
溫》的規定；
5、高溫：符合GB/T 2423.2-2008 《電工電子產品環境試驗 第2部分：試驗方法 試驗B：高
溫》的規定；
6、帶卡沖擊、帶卡功能振動試驗、帶卡長壽命振動試驗：符合GB/T 21563-2008《軌道交通
機車車輛設備 沖擊和振動試驗》B級的規定；
7、可靠性：平均故障間隔時間（MTBF）≥5000小時。
*注：工作溫度試驗采用兩種模式進行試驗：
1、帶卡試驗（SIM卡內置），工作溫度為-20°C ～ +85°C，但考慮SIM卡基材料的變
形，推薦高溫工作溫度不超過60°C；
2、不帶卡試驗（SIM卡外置，通過延長線引出高溫箱），工作溫度為-40°C ～ +85°C。

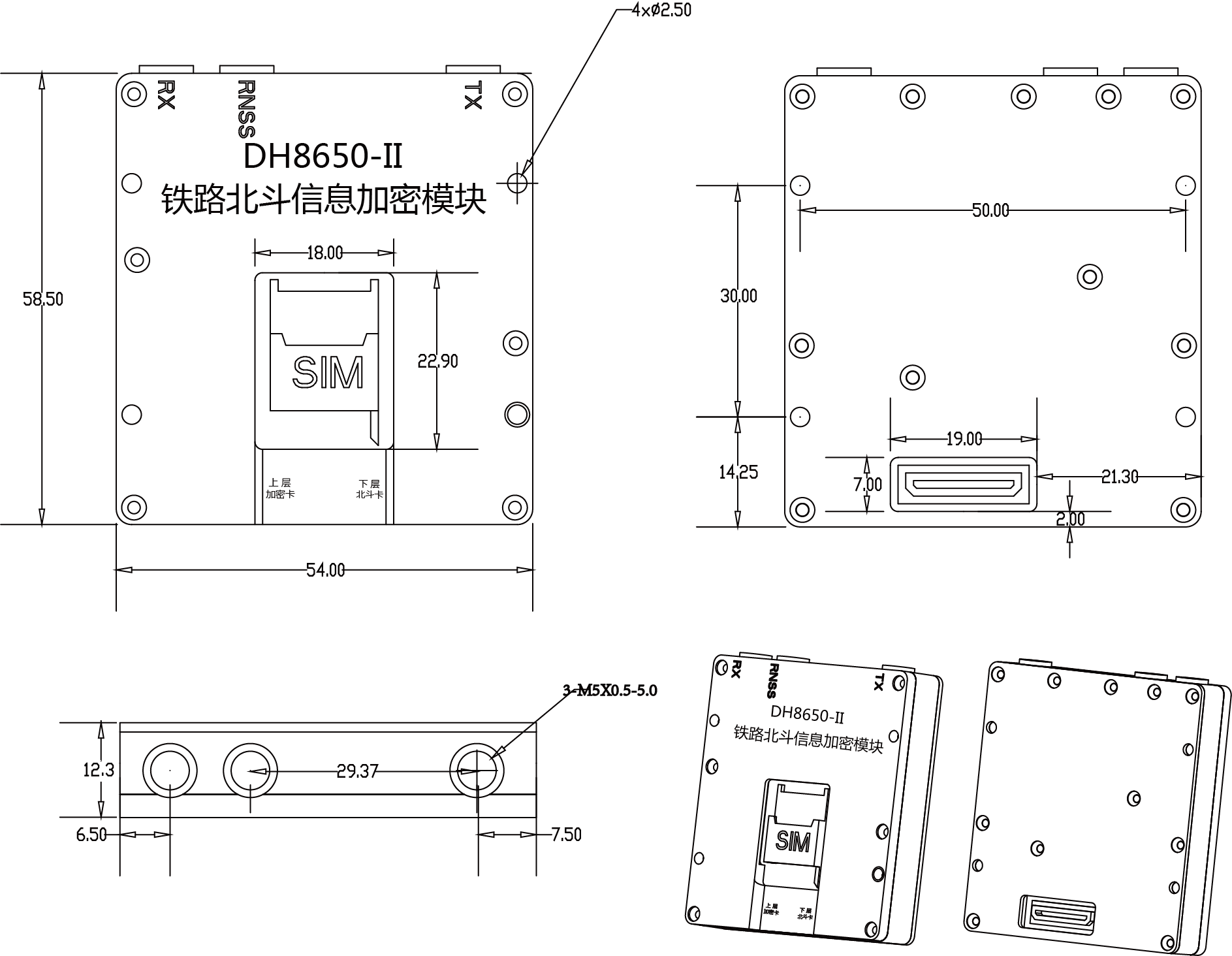

單位：mm
硬件接口示意圖如下圖所示：
注：接插件選用廣瀨DF9_25S_1V，底板需使用DF9_25P_1V
序號 | 定義 | 備注 |
1、2、3、4、5 | VCCPA | 電源接口 |
6、7、8、9 | VCC | |
10,11,12,13,16,21,22 | GND | |
15 | RNSS_1PPS | RNSS 1PPS輸出，LVTTL電平 |
18 | RX0 | RDSS通信接口，LVTTL電平，默認波特率為115200 |
20 | TX0 | |
17 | RX1 | RNSS通信接口，LVTTL電平，默認波特率為9600 |
19 | TX1 | |
23 | SIM_SD | 北斗SIM卡接口 |
24 | SIM_SRSTN | |
25 | SIM_SCLK | |
14 | NC | Not Connected |
